杭州直流稳压电源连续可调工作原理是怎样的？

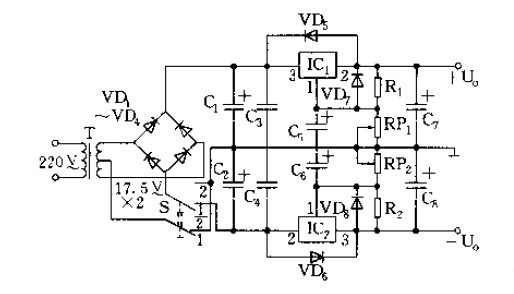

　可调直流稳压电源是如何工作的？电路如下图所示：可调直流电源的电路由三端可调集成稳压器IC1和IC2组成。当选择开关S置于1档位时，由电源变压器T降至17.582的交流电压经二极管VD1~VD4整流后，分别送入IC1和IC2的输入端，再经过采样电阻R1，R2和输出电压通过控制电位计RP1和RP2，可以在输出端获得±1.25〜15V的连续可调电源电压。当选择开关S置于2档位时，便可将双组输出的电源变压器T作为单组使用，经过整流和滤波后，仅发送至IC1，以获得+1.25V〜30V的单电源输出，它可以轻松用于需要单个电源的电路中。

　　在稳压电源电路中，R1和R2用于确保电流不小于5mA，并与RP1和RP2配合以调节输出电压。C5和C6是旁路电容器，用于降低采样电阻R1和R2两端的纹波电压。V7和C8的设置是为了向负载提供瞬时脉冲响应电流。当输入端子意外短路时，VD5和VD6可以防止三端电压调节器模块被C7和C8的放电电流损坏。VD7和VD8用来防止输出端子短路，并且C5和C6的放电电流会损坏三端稳压器模块，并提供泄放电流回路。
